Karakteristik estriktirèl

S13 Low - Pèt Distribisyon Transfòmatè Adopte yon twa - dimansyon estrikti nwayo blesi, twa kolòn debaz yo ranje nan yon triyang ekilateral twa - Aranjman dimansyon.

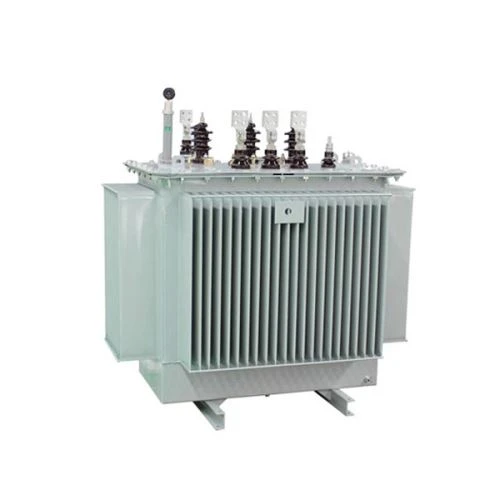

s13-m.rl winding core oil transformer

Avantaj Konstriksyon

(1) An jeneral rèd ak rezistans Vibration

Sipò ankadreman triyangilè: nwayo a ak likidasyon yo fiks pa yon ankadreman metal triyangilè, ak anti - kapasite Vibration mekanik ogmante pa plis pase 30%, espesyalman apwopriye pou anviwònman Vibration tankou transpò tren.
Pa gen konsepsyon Fastener: se nwayo a geri pa lakòl résine epoksidik yo fòme yon antye, elimine bri ak pèt ki te koze pa boulon ki lach.

(2) Pwa ak volim optimize

20 - 30% Rediksyon nan Volim: Akòz mank nan jwenti nan nwayo a ak kwa a optimize - zòn rejyonal, volim nan se pi piti nan kapasite a menm (egzanp . 1000 kVa transfòmatè tradisyonèl se sou 3m³, twa-dimansyon nwayo bobin se sèlman 2.2m))
15-25% rediksyon pwa: to itilizasyon segondè materyèl (Silisyòm asye dezabiye pousantaj itilizasyon pi gran pase oswa egal a 95%), mwens fatra nan rès.

(3) Twa - pwosesis likidasyon dimansyon

Se nwayo a ki te fòme pa likidasyon an senkronik nan teren asye Silisyòm (oswa dezabiye alyaj amorphe) ansanm twa am pèpandikilè (A/B/C twa - faz) yo fòme yon estrikti simetrik triyangilè, ak twa {{{

(4) Optimizasyon nan fòm nan kwa a Lakwa -

Sikilè oswa kazi - Sikilè Lakwa -: Kolòn Nwayo a adopte yon seksyon sikilè oswa poligon - seksyon (tankou yon dodecagon) pou redwi efè konsantrasyon flux mayetik nan kwen yo epi redwi pèt aktyèl la.
Cross - zòn seksyonèl matche: dinamik ajiste kwa a - zòn seksyonèl nan chak segman dapre distribisyon an dansite mayetik

Konparezon ak estrikti tradisyonèl nwayo laminated

Karakteristik estriktirèl	Tradisyonèl nwayo laminated	3D nwayo blesi
Jwenti debaz	Jwenti miltip, diskontinu chemen mayetik	Jwenti, fèmen chemen mayetik
Twa - simetri faz	Move balans mayetik akòz longè chemen inegal	Fully simetrik twa - Faz Chemen mayetik
Itilizasyon materyèl	~ 80% (fatra soti nan koupe laminasyon)	Pi gran pase oswa egal a 95% (kontinyèl likidasyon san yo pa koupe)
Kout - Rezistans Awondisman	Tendans deformation, mande pou sipò adisyonèl	Segondè frigidité mekanik, reziste kout - chòk sikwi
Sous bri	Vibrasyon magnetostriction nan jwenti	Magnetostriction inifòm, pi ba bri

Karakteristik fonksyonèl

1. Pèt ki ba

S13 - M.Rl Seri Non - Pèt chaj diminye pa 50% an mwayèn, pèt chaj diminye pa 30% an mwayèn; Seri S11-M.RL pa gen okenn chaj diminye pa 30% an mwayèn, pèt chaj diminye pa 25% an mwayèn.

2. Low No - Chaje aktyèl

Akòz materyèl la ekselan nan nwayo a blesi ak karakteristik sa yo nan pwosesis likidasyon, NO - aktyèl la chaj se siyifikativman redwi.

3. bri ki ba opere

Dapre JB / T10088-1999 estanda bri, bri a nan S13-M.RL ak S11-M.RL seri yo redwi pa sou 7-9dB.

4. fò rezistans kout sikwi

Tout kò a nan transfòmatè a se nan fòm nan yon prism triyangilè ak boulon rale alantou ak nan sant la. Li se entegre ak anwo ak pi ba izolasyon jouk bèf fè ak blòk bwa laminated, ki ka efektivman reziste axial la ak radial estrès mekanik pandan toudenkou kous kout.

Paramèt teknik nan seri S13 twa - nivo enèji efikasite 30kva ~ 1250kva twa - faz doub - likidasyon ki pa - eksitasyon vòltaj reglemante transfòmatè distribisyon transfòmatè
